チェーン駆動再評価の流れがきている

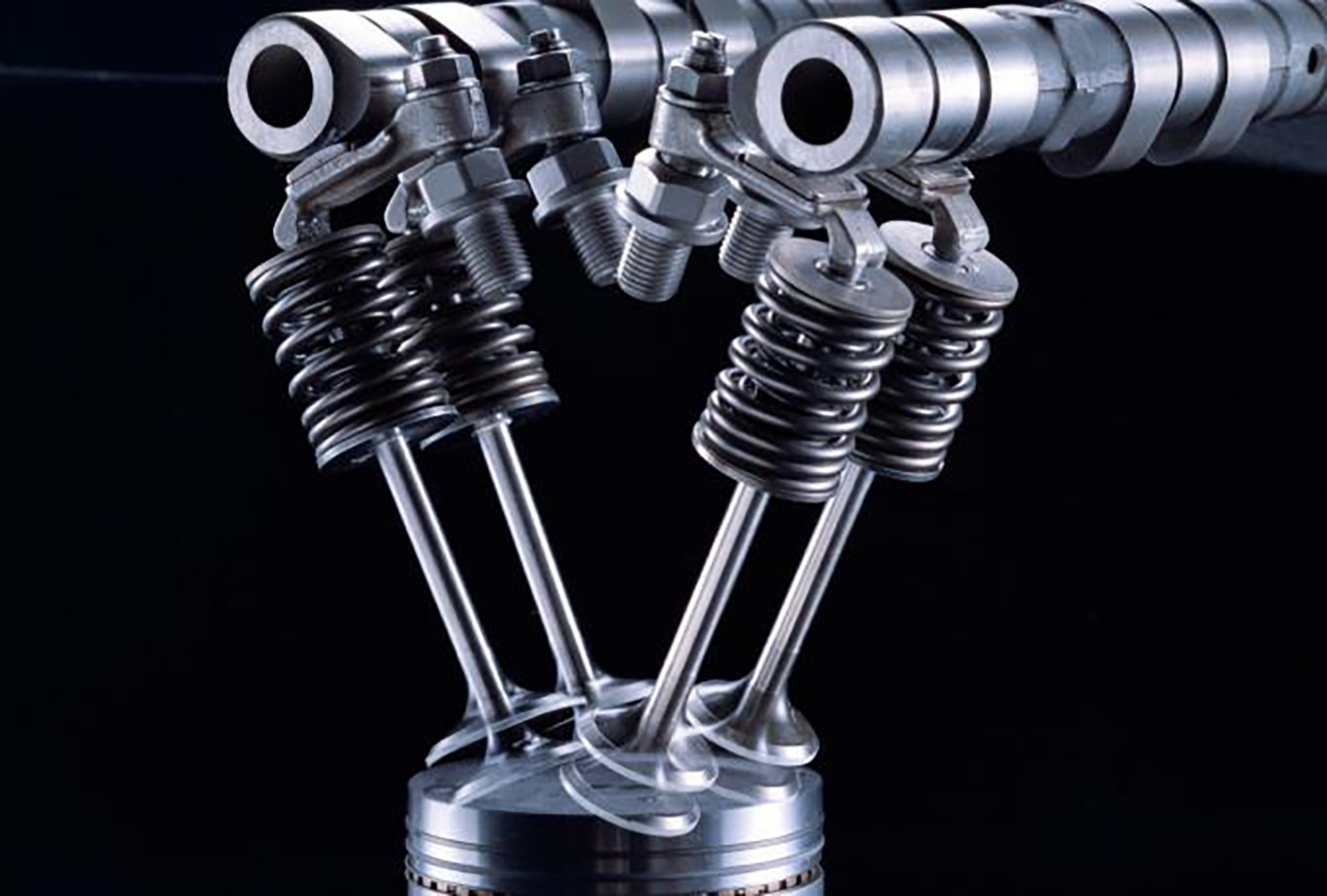

　シリンダー内をピストンが上下する4ストロークのレシプロエンジンでは、ピストンの動きと吸排気バルブの開閉が適切な時期に行われないと、双方がぶつかって損傷する懸念がある。もちろん、それが適切に行われなければまともにエンジンが作動しないのはいうまでもない。

　ピストンが上死点から下死点へ移動するまでの間に吸気バルブが開き、新気をシリンダー内へ導く。次にピストンが上昇しはじめ、上死点へ向かうときには吸気バルブが閉じ、新気が圧縮される。もちろん、そこで吸気バルブが閉じなければ、上昇していくピストンと衝突してしまう。

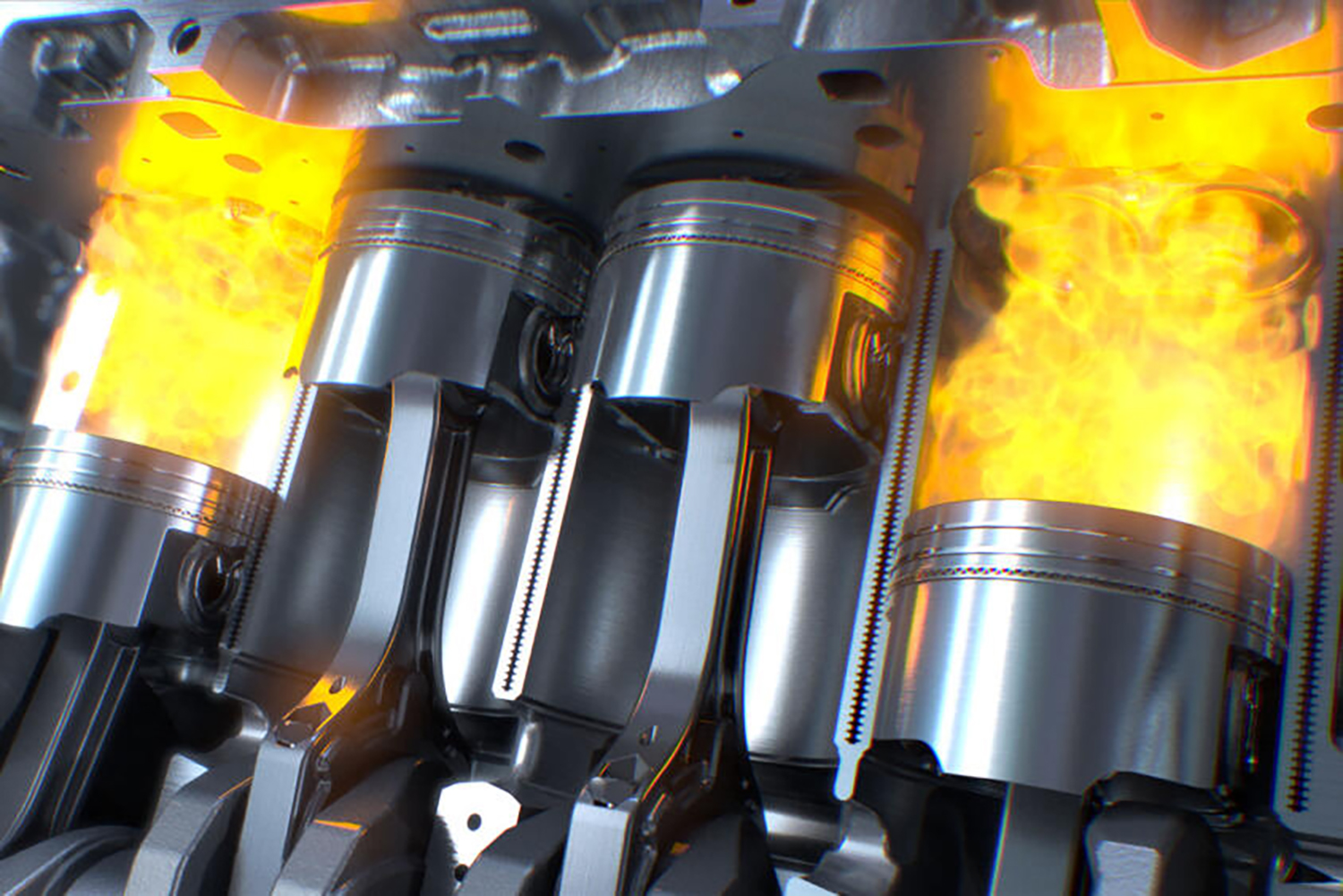

　新気を圧縮し、ガソリンと混合して（直噴ではなくポート噴射であればすでに混合気になっている）、点火プラグによって混合気が燃焼した力によってピストンは再び押し下げられ、回転力を生む。

　ここまで排気側のバルブは閉じたままだ。ピストンが下死点まで下がり、再び上昇する際に排気バルブは開いて、燃焼し終えた排気をシリンダーの外へ出す。ただし、ピストンが上死点へ到達するときには排気バルブを閉じ、ピストンと排気バルブが衝突しないようにしなければならない。

　以上のようなピストンの上下動と吸排気バルブ開閉時期の関係は、エンジン回転数の高低を問わず常に間違いなく実行される必要がある。

タイミングベルトはピストンとバルブの動きを連携させる重要パーツ

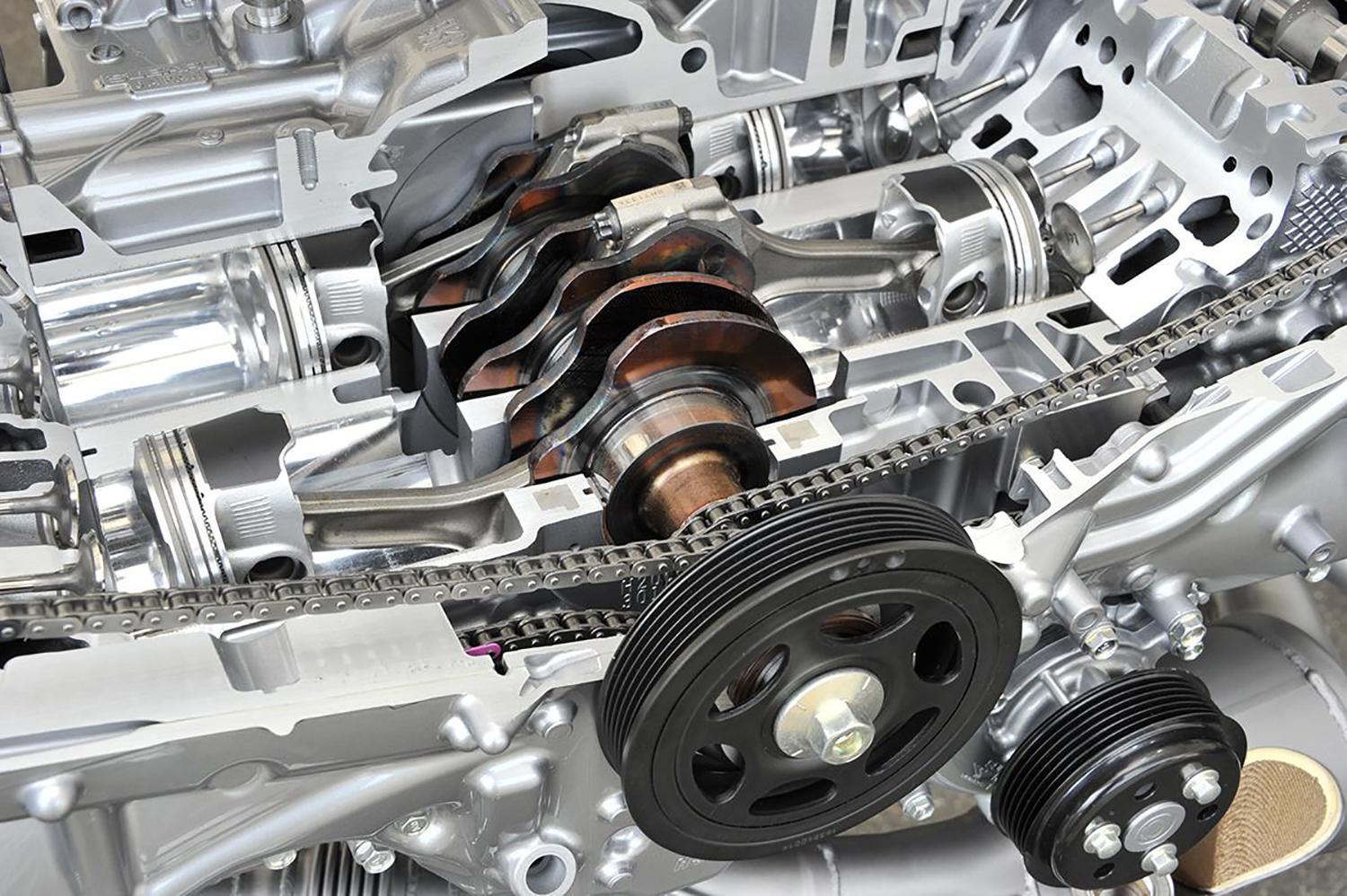

　その関係を成り立たせるのがタイミングベルトだ。ピストンの上下動にかかわるクランクシャフトと、吸排気バルブの開閉をつかさどるカムシャフトを結び、上下動と開閉の時期を合わせるベルトである。クランクシャフトとカムシャフトの端それぞれに外周に歯の付いたプーリーがあり、相互のプーリーをつなぐのである。

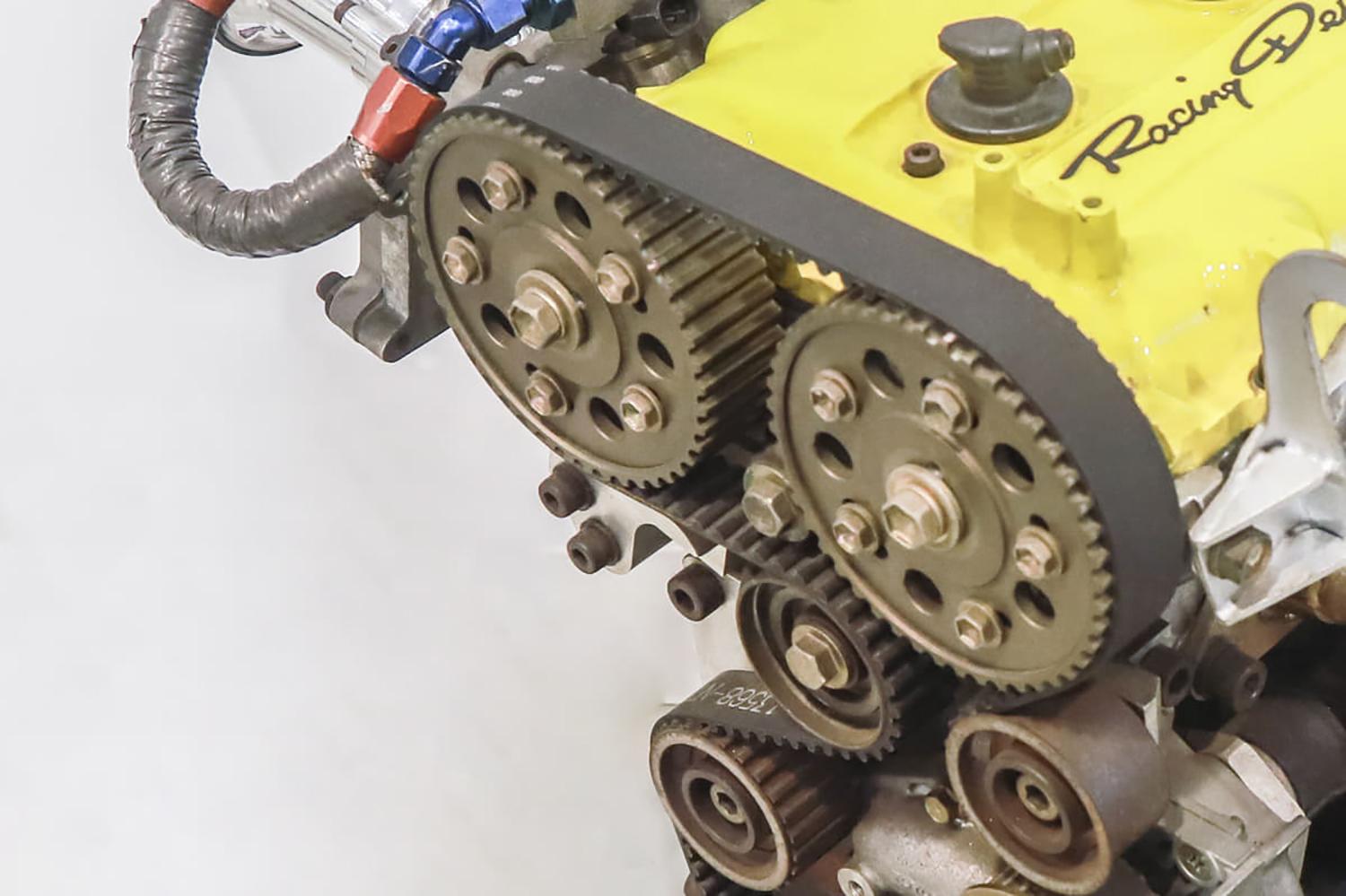

　かつてこれを行ったのは、自転車などで使われる金属チェーンだった。しかし、走行を重ねると調整が必要だったり、チェーンがプーリーの歯と噛み合う際などに騒音があったりして、より上質な商品性を求めゴム製のベルトに転換された。それも単なるベルトではなく、プーリーの歯と噛み合う凹凸のあるコッグドベルトと呼ばれるベルトの採用によって、チェーンと同じようにピストンの上下動と吸排気バルブの作動を正確に合わせてきた。

　自転車でも、金属チェーンではなくベルト駆動とすることで走りが静かになる商品もある。一方、ゴムは金属に比べ劣化が早く定期的な交換が必要になる。クルマのエンジンの場合ではおよそ10万kmが目安とされる。

　ところで、1990年代以降、ことに2000年以後は、燃費に対する規制がより厳しくなり、ダウンサイジングターボエンジンやマツダのSKYACTIVに代表される高圧縮比エンジンが不可欠になってきた。高圧縮比では、ピストンとバルブの衝突の可能性がより高まる。

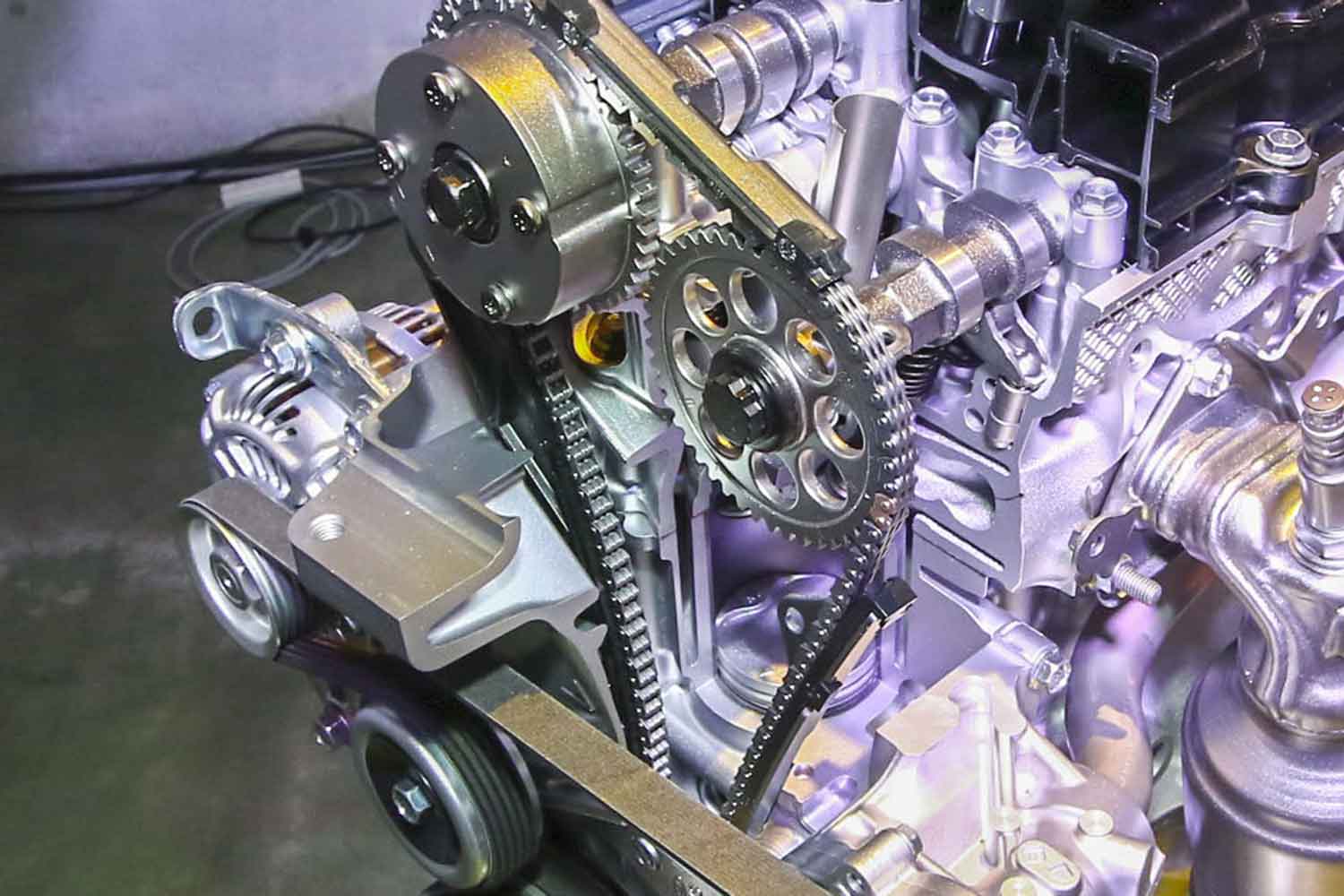

　強度確保のためベルト幅を広めにしなければならなかったコッグドベルトでは、エンジンの小型化が難しく、高圧縮比に対するより精緻なバルブ駆動の作動のためにも、耐久性に優れるチェーン駆動が見直されだしたのだ。

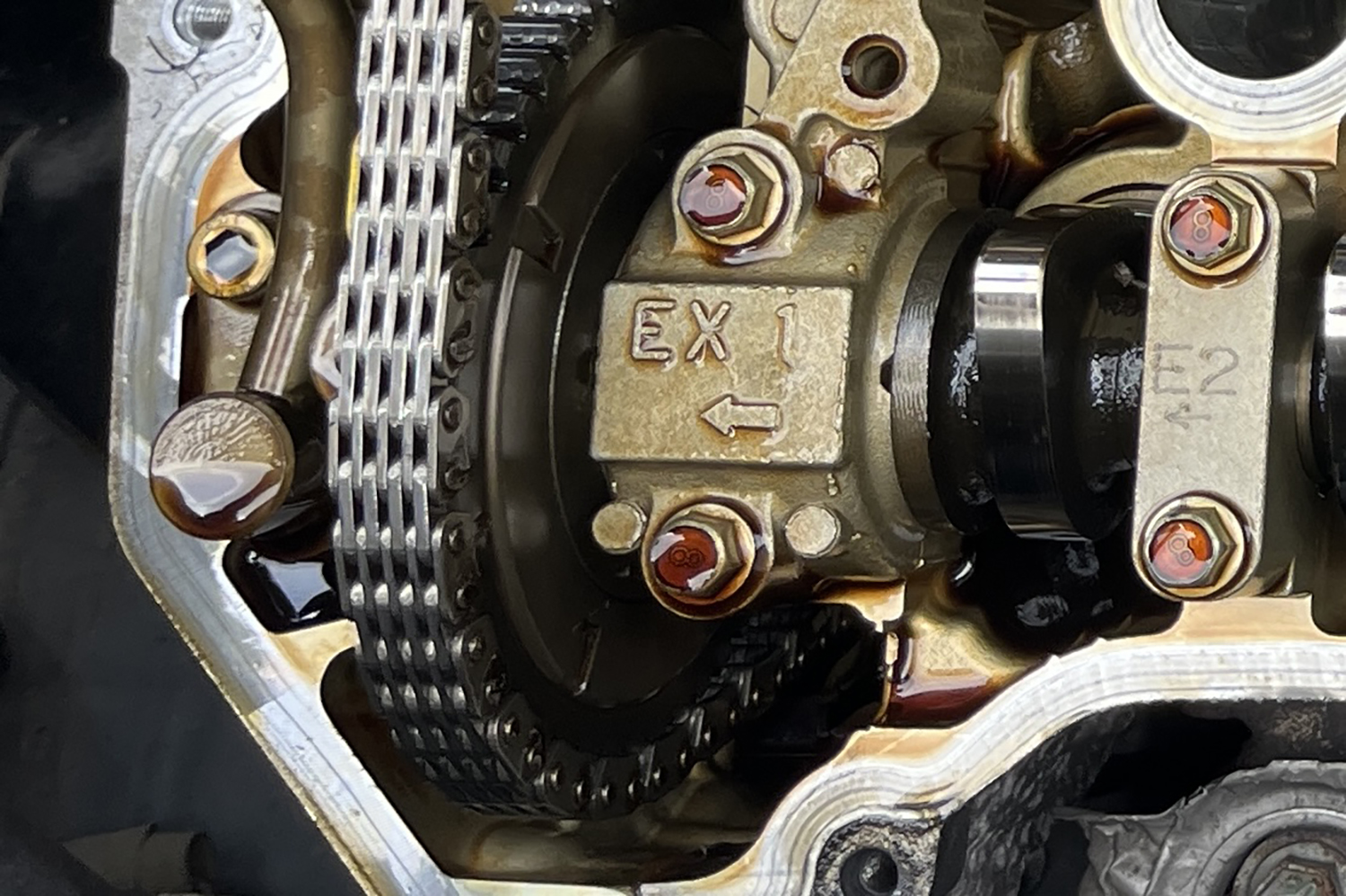

　あわせて、サイレントチェーンと呼ばれる静粛性を高めたチェーンが開発されたことにより、タイミングチェーンが復活することになった。一方でコッグドベルトも幅を抑えながら強度を増した製品が開発されるようになり、すべてがチェーン駆動となったわけではない。いつの世も強力な競合が現れると、互いに切磋琢磨しあってさらによい製品が生まれてくるのである。
